परिशुद्धता स्पर गियर्स
क्या आपको अपने औद्योगिक अनुप्रयोग के लिए टिकाऊ, परिशुद्धता वाले मशीनी स्पर गियर की आवश्यकता है? डोंगहुआ आईएसओ मानकों के अनुसार उच्च गुणवत्ता वाले स्पर गियर का निर्माण करता है, बेहतर मजबूती और पहनने के प्रतिरोध के लिए कार्बराइजिंग के साथ C45 स्टील का उपयोग करता है। 1991 से एक व्यापक विद्युत पारेषण निर्माता के रूप में, हमारे गियर कन्वेयर, मशीन टूल्स और अन्य के लिए विश्वसनीय, निरंतर गति ड्राइव प्रदान करते हैं।
हमारे स्पर गियर्स की मुख्य विशिष्टताएँ
| विनिर्देश | विवरण |
|---|---|
| मानक | आईएसओ मानक |
| सामग्री | C45 कार्बन स्टील |
| उष्मा उपचार | carburizing |
| दबाव कोण | 20 डिग्री |
| भूतल उपचार विकल्प | जिंक प्लेटेड, वैक्यूम कोटिंग, ब्लैकिंग, आदि। |
| विशेषता | की-वे के साथ स्पर गियर उपलब्ध है |
| मॉड्यूल रेंज | 1, 1.5, 2, 2.5, 3, 4, 5, 6 |
दाँतों की संख्या उपलब्धता:
12 से 48, 50, 52, 55, 57, 60, 65, 70, 72, 75, 76, 80, 85, 90, 95, 100, 110, 114, 120, 127 तक।
मानक दाँत की चौड़ाई (बी और सी विकल्प):
| मॉड्यूल | दाँत की चौड़ाई "बी" (मिमी) | दांत की चौड़ाई "सी" (मिमी) |
|---|---|---|
| 1 | 15 | 25 |
| 1.5 | 17 | 30 |
| 2 | 20 | 35 |
| 2.5 | 25 | 45 |
| 3 | 30 | 50 |
| 4 | 40 | 60 |
| 5 | 50 | 75 |
| 6 | 60 | 80 |
स्पर गियर बेलनाकार गियर का सबसे आम प्रकार है, जिसमें घुड़सवार शाफ्ट की धुरी के समानांतर सीधे दांत होते हैं। यह सरल डिज़ाइन कई प्रमुख लाभ प्रदान करता है:
- कोई अक्षीय जोर नहीं:क्योंकि दांत सीधे होते हैं, वे शाफ्ट अक्ष के साथ कोई जोर बल उत्पन्न नहीं करते हैं, जिससे असर की आवश्यकताएं सरल हो जाती हैं।
- उच्चा परिशुद्धि:दांतों का सीधा आकार किफायती और अत्यधिक सटीक निर्माण की अनुमति देता है।
- सकारात्मक ड्राइव: वे बिना फिसलन के निरंतर गति अनुपात प्रदान करते हैं, जिससे विश्वसनीय विद्युत संचरण सुनिश्चित होता है।
उत्पाद का नाम: आईएसओ स्टैंडर्ड स्पर गियर्स पिनियन जिंक प्लेटेड
उत्पाद संख्या:मॉड. 1 1.5 2 2.5 3 4 5 6
विशेष सतह उपचार के साथ स्पर गियर जिसे वैक्यूम कोटिंग कहा जाता है

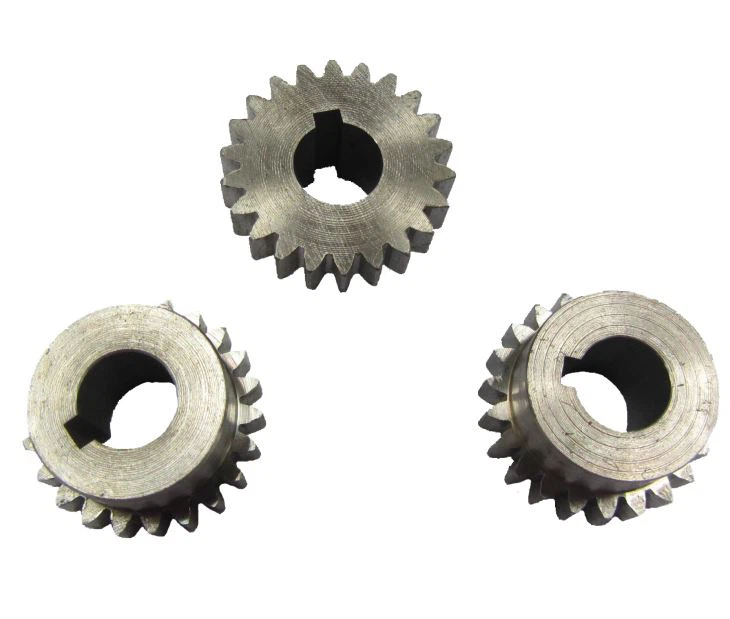

की-वे के साथ स्पर गियर
मटेरिल: C45
carburizing
मॉड.: 1 1.5 2 2.5 3 4 5 6
दाँत: 12 से 48 50 52 55 57 60 65 70 72 75 76 80 85 90 95 100 110 114 120 127 तक
दबाव कोण 20 डिग्री
दाँत की चौड़ाई"बी"
मॉड्यूल 1 =15मिमी
मॉड्यूल 1.5=17मिमी
मॉड्यूल 2=20मिमी
मॉड्यूल 2.5=25मिमी
मौड्यूल 3=30मि.मी
मौडल 4=40मि.मी
मॉड्यूल 5=50मिमी
मौडल 6=60मि.मी
दाँत की चौड़ाई"सी"
मॉड्यूल 1 =25मिमी
मॉड्यूल 1.5=30मिमी
मॉड्यूल 2=35मिमी
मॉड्यूल 2.5=45मिमी
मौड्यूल 3=50मि.मी
मौडल 4=60मि.मी
मॉड्यूल 5=75मिमी
मौडल 6=80मि.मी
